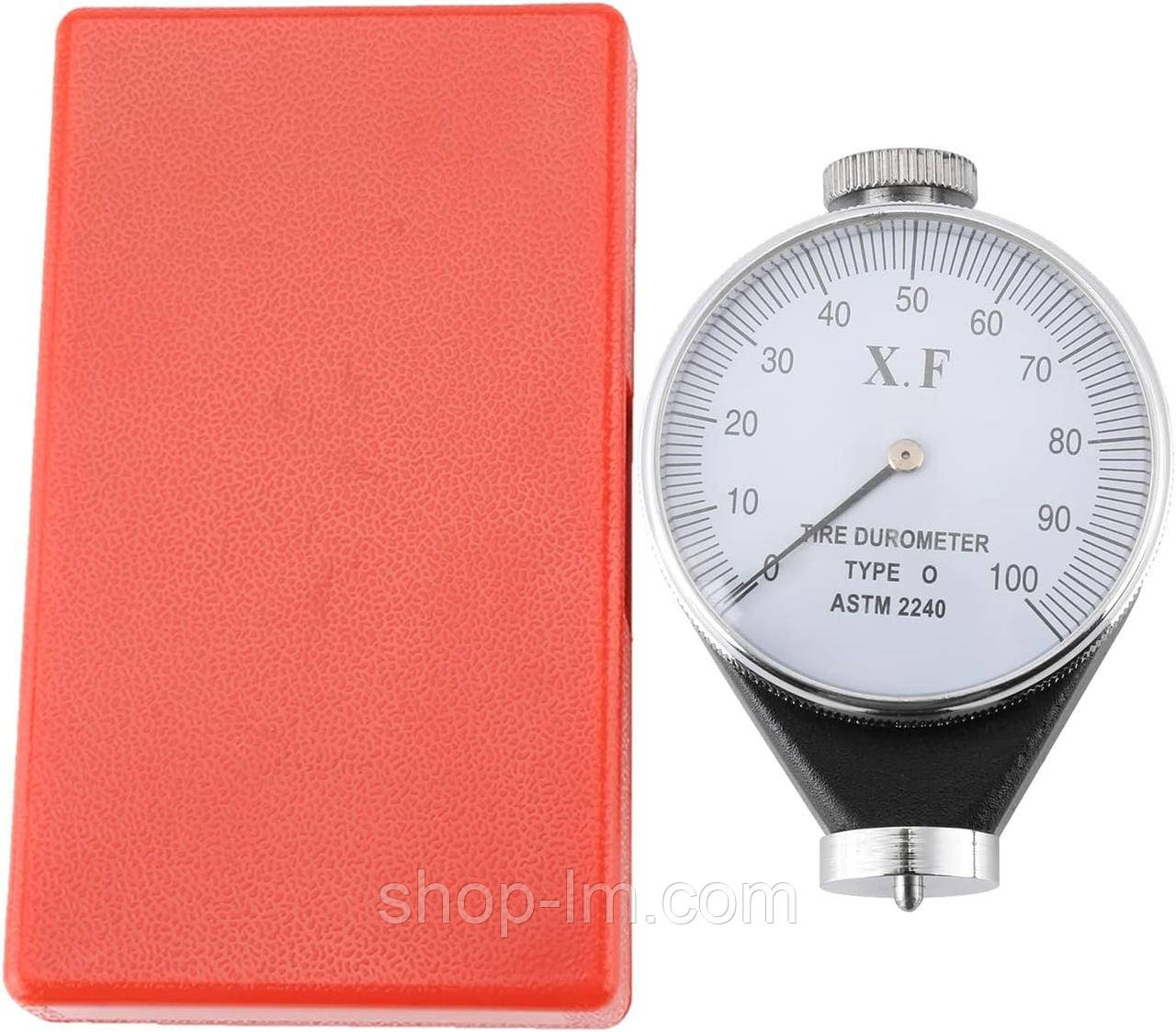

Твердомір дюрометр ASTM 2240-O з однією стрілкою, тип Шора O, діапазон 0-100

Твердоміри ASTM 2240-O за методом Шора

Переносні твердомери за методом Шора модифікації "ТПШ" призначені для створення нормованого значення міри сили, при проведенні механічних випробувань пластмас, гуми, дерева та шкіри на пластичний опір при впровадженні твердосплавного стрижня.

Твердоміри за методом Шора застосовуються у роботі виробничих та дослідницьких лабораторій різних підприємств, навчальних закладів та науково-дослідних організацій.

Твердоміри за методом Шора призначені для роботи в приміщеннях лабораторного та виробничого типу, у виробничих цехах, за температури навколишнього середовища від +15 до +35°C та відносної вологості до 80% без конденсації.

Метод проведення випробувань визначення пластичної деформації поверхні зразків під навантаженням по Шору описаний в стандартах ГОСТ 24622, 263, ISO 868, ASTM D2240.

Твердоміри за методом шори «ТПШ»
Переносні твердоміри за методом Шора модифікації «ТПШ» використовуються для вимірювання твердості пластмас, еластомерів, каучуків та продуктів їх вулканізації, пористих матеріалів, будівельних утеплювачів та ін.

Твердоміри ТПШ застосовуються для досліджень як у лабораторіях промислових підприємств, науково-дослідних інститутів та вищих навчальних професійних установ, так і у виробничих цехах, на складах готової продукції та сировини, у польових умовах.

Твердоміри за методом Шора модифікації «ТПШ» згідно з світовим класифікатором приладів вимірювання відносяться до групи дюрометрів

Особливості:

Конструктивно твердомір ТПШ (дюрометр) складається з:

― опорної поверхні (площа не менше 100 мм2) з отвором діаметром від 2,5 до 3,5 мм, центр якого знаходиться на відстані не менше 6 мм від будь-якого краю опори;

― індентора у вигляді загартованого сталевого стрижня діаметром 1,10-1,40 мм. та діаметром вершини 0,1 (тип Д) або 0,79 мм (тип А) або кульового індентора діаметром 2,5 мм (тип С);

― індикаторного пристрою, що показує ступінь висування кінчика індентора за межі опорної поверхні.

Ступінь висування може бути виміряна безпосередньо в умовних одиницях в діапазоні від 0 (повного висування кінчика індентора, що дорівнює 2,50 мм + 0,04 мм.) до 100 (за відсутності будь-якого висування взагалі), що відбувається, наприклад, у тому у разі, коли опорну поверхню індентора щільно притискають до скляної пластинки.

Для твердомірів ТПШ характерні - мінімальна маса до 0,2 кг, габарити (вміщується в руці) та мобільність (у процесі випробування задіяна одна рука, що не вимагає зовнішніх джерел живлення) дозволяють застосовувати твердомір безпосередньо на виробничих лініях та цехах.

Твердомір ТПШ реалізує методи випробування м'яких матеріалів та сплавів за методикою ГОСТ 24622, 263, ISO 868, ASTM D2240.

Структура умовного позначення твердомірів:

• ТПШ-YYYY-FZW
• ТПШ - твердомір переносний по Шору;
• YYYY - випробувальне навантаження (0,821кгс (Шор А), 4,54кгс (Шор Д,С) або 0,439 кгс (Шор ГО));
• F – спосіб регулювання навантаження (П-пружинний з тарованим зусиллям);
• Z – тип індентора (А, Д, З, ГО);
• W - вид індикатора твердості (А1-аналоговий з 1 стрілкою, А2-аналоговий з двома стрілками, Ц-цифровий).

Тип O підходить для мікропористих матеріалів, які виготовлені з матеріалів, що містять піноутворювач.

1. Робочий діапазон для вимірювання твердості за шкалою Шора тип O: 0-100 HW
2. Похибка: ±1 НW
3. Діапазон температур при експлуатації: +21 °С…+25 °С
4. Діапазон температур при транспортуванні та зберіганні -20 °С…+45 °С
5. Відносна вологість повітря: 30% ... 80%
6. Роздільна здатність 1.0
7. Повне зусилля виміру 8,1 Н
8. Зовнішній тиск 1 кг
9. Кут верхнього конуса голки тиску 30 °
10. Довжина голки 2,5 мм
11. Діаметр вістря плоского конуса інтендору φ0,79 мм
12. Шкала 0~100
13. Товщина зразка для випробування >6 мм, менше 3 шарів
14. Площа випробування >= діам. 18 мм
15. Габаритні розміри: 62х26х115 мм
16. Маса: 250 г

Комплектація:

1. Твердомір ASTM 2240-O (дюрометр) Шора Тип O

2. Пластиковий футляр

3. Інструкція

4. Гарантійний талон

Гарантія: 3 місяці. Не розповсюджується на прилади, що мають механічні пошкодження, неповну комплектацію (дивитись вище - Комплектація), без гарантійного талона.
