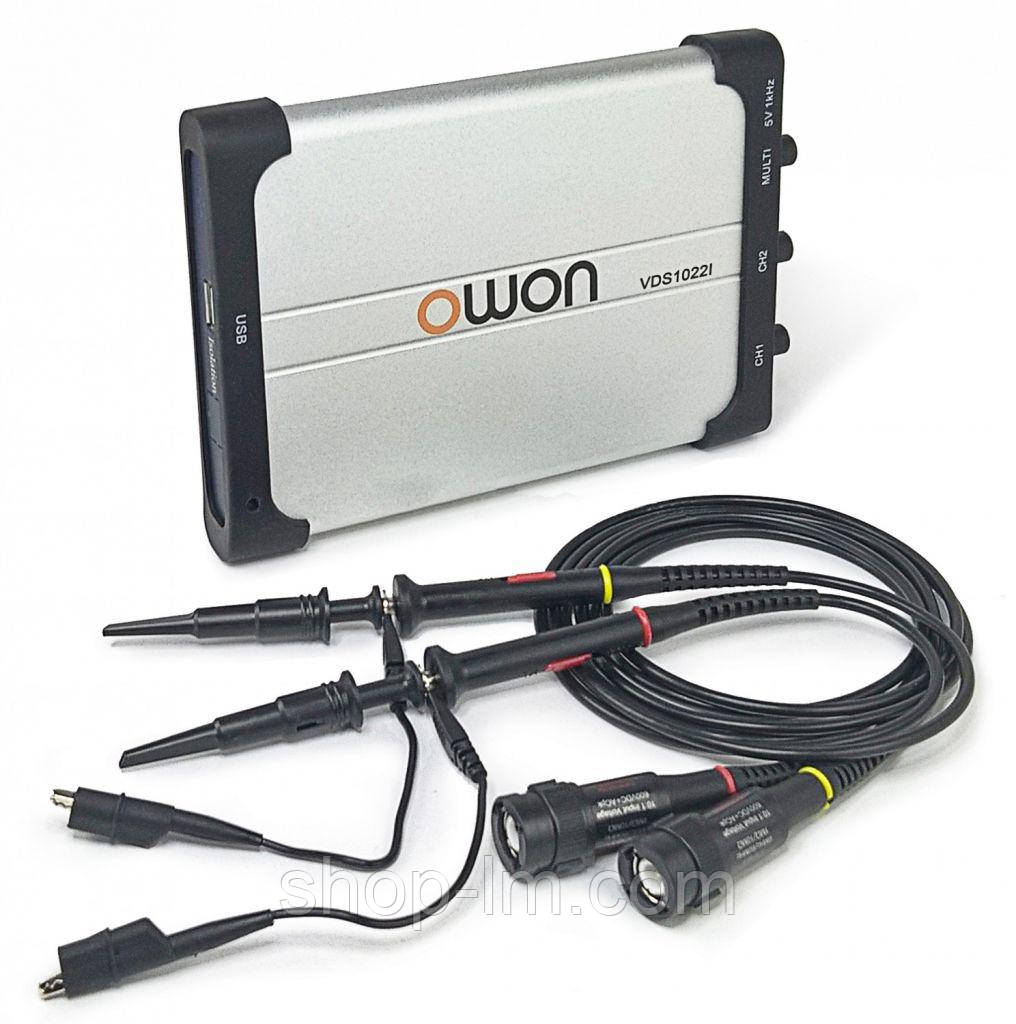

Осцилограф - приставка OWON VDS1022i 25 МГц, 2 каналу (гальванічна розв'язка з харчування) з ПДВ +20%
8 772 ₴
- В наявності
- Код: ЛМ-00002586
При покупці з ПДВ +20%
VDS1022i - віртуальний цифровий осцилограф, виробництва компанії OWON, має гальванічну розв'язку від ПК по харчуванню, смугу пропускання 25 МГц і володіє вибіркою 100 МВ/с, відноситься до серії компактних USB-осцилографів серії VDS яка включає двох - і чотирьохядерні моделі з смугою пропускання від 25 МГц до 100 МГц, з вибіркою до 1 ГВ/с.
До особливостей USD-осцилографа OWON VDS1022i, як втім і всієї серії OWON VDS відноситься відмінні технічні характеристики віртуального осцилографа, а також функціональність програмного забезпечення дозволяють реалізувати функції властиві більш дорогим стаціонарним осциллографам.
Особливість моделі "i" - ізоляція з харчування і землі між осцилографом і ПК, а так само підвищений допустима напруга на вході 400 В (пік.-пік.)
ОСОБЛИВОСТІ
• Смуга пропускання: 25 МГц
• Кількість каналів: 2 канали+зовнішній вхід синхронізації
• Швидкість вибірки: 100 МВ/с (Real time)
• Об'єм пам'яті: 5K точок для кожного каналу
• Гальванічна розв'язка від ПК
• Інтерфейс: USB
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||
Смуга пропускання | 25 МГц | 60 МГц | 60 МГц | 100 МГц | 100 МГц | ||
Час наростання фронту | ≤14 нс | ≤ 5,8 нс | ≤ 5,8 нс | ≤ 3,5 нс | ≤ 3,5 нс | ||
Кількість каналів | 2 + 1 каналу | 2 + 1 каналу | 4 + 1 каналу | 2 + 1 каналу | 4 + 1 каналу | ||
Швидкість вибірки | 100 МВ/с | 500 МВ/с | 500 МВ/с | 1 ГВ/с | 1 ГВ/с | ||
Об'єм пам'яті | 5к | 10М | 5М | 10М | 5М | ||
Роздільна здатність по вертикалі | 8 біт | ||||||
Швидкість розгортки | від 5 нс до 100 з/справ. | від 2 нс до 100 з/справ. | |||||
Посилення по вертикалі | від 5 мВ/справ до 5 В/справ | від 2 мВ/справ до 5 В/справ | |||||
Режими по входу | DC, AC, GND | ||||||
Вхідний опір | 1 МОм±2%, 10pF±5pF | ||||||
Ізоляція каналів | 50Гц: 100 : 1, 10МГц : 40 : 1 | ||||||
Максимальна напруга по входу | 1:10: 400В (PK - PK) (DC+AC, PK - PK) , 1:1: 40V (PK - PK) (DC+AC, PK - PK) | ||||||
Коефіцієнт розподілу | 1X, 10X, 100X, 1000X | ||||||
Режими тригера | Edge, Pulse, Video, Slope, Alternate | ||||||
Режими вибірки | пряма вибірка, еквівалентна, усереднення | ||||||
Курсорні вимірювання | амплітудні, тимчасові, △V, △T | ||||||
Автоматичні вимірювання | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
||||||
Математичні функції | +, -, ×, ÷, FFT | ||||||
Фігури Ліссажу | є, ±3º | ||||||
Інтерфейс | USB 2.0 | ||||||
Харчування | 2,5 Вт, 5В | 5 Вт, 5В | |||||
Габарити / маса | 170 х 120 х 18 мм / 0,26 кг | 190 х 120 х 18 мм / 0,3 кг |
КОМПЛЕКТАЦІЯ
- USB-осцилограф VDS1022i
- Пробники осцилографічні - 2 шт.
- USB-Кабель - 1 шт.
- Програмне забезпечення, CD-диск
- Керівництво користувача
- Гарантійний талон
Гарантія: 12 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
Основні | |
---|---|
Виробник | OWON |
Країна виробник | Китай |
Живлення | USB |
Смуга пропускання | 25 МГц |
Швидкість вимірів | 100 мс/сек |
Стан | Новий |
Тип | Цифровий |
Форм-фактор | Портативний |
Кількість каналів | 2 |
Користувацькі характеристики | |
Гарантійний термін | 12 |
- Ціна: 8 772 ₴
