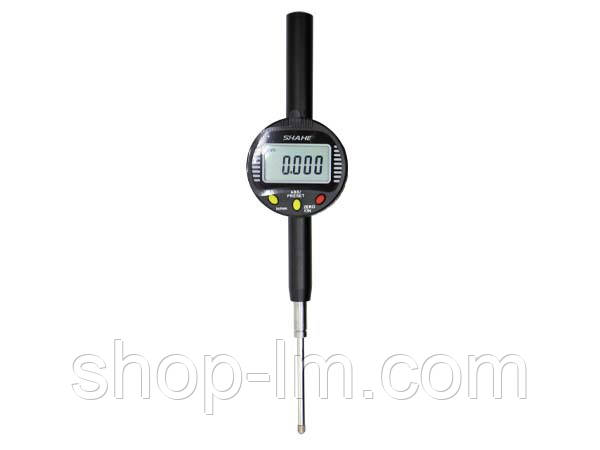

Індикатор цифрового годинникового типу Shahe (5310-50) 0-50 мм (0,001 мм) без вушка

Індикатор цифрового годинникового типу Shahe (5310-50) з ціною поділки 0,001 мм — вимірювальний прилад, призначений для абсолютних і  відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь у галузях промисловості, що вимагають дуже високої точності виготовлення. Відлік розмірів відбувається безпосередньо зчитуванням показань на рідкокристалічному екрані цифрового відрахунку пристрою.

На робочому кінці вимірювального стрижня розміщена твердосплавна кулька в змінній оправі, якою під час вимірювання стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора та стрижнем. Ця пружина створює вимірювальне зусилля на стрижні.

      Індикатор Shahe (5310-50) встановлюється в інструментальний штатив або стійку. В основі штатива закріплена циліндрична штанга, якою закріплюється рухома муфта зі стрижнем, із закріпленим на кінці індикатором. Найчастіше стійка має магнітну основу, що дає змогу встановлювати штативи на вертикальних і похилих площинах, що вимірюються сталевими деталями без додаткового кріплення.

Загальний лад роботи з індикатором годинникового типу:

·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається еталон

·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора виставляється на нульову позначку.

·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається вимірювана деталь.

·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує, наскільки (у сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань у машинобудуванні, індикатори використовуються в складі спеціальних  пристосувань, що дають змогу вимірювати великогабаритні деталі (індикатори скоби), внутрішні розміри (індикаторні нутромери) и т. до.

Технічні характеристики:

1. Діапазон вимірювання 0-50 мм
2. Роздільна здатність: 0,001 мм (0,00005 inch)
3. Похибка: ±0,006 мм
4. Час відгуку: ≤ 0.5 m/s
5. Робоча температура: 0 ~ 40 °C (32 ~ 104 °F)
6. Температура зберігання: -20 ~ 70 °C (-4 ~ 158 °F)
7. Вологість: ≤ 80% R.H.
8. Живлення: 1 x 1.5 V SR44
9. Габарити: 198(L) x 56 (W) x 26 (D) мм
10. Вага: 157 g

Комплектація:

1. Індикатор цифрового годинникового типу Shahe (5310-50) 0-50 мм /0,001 мм
2. Пластиковий кейс
3. Елемент живлення
4. Інструкція англійською мовою
5. Гарантійний талон

Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
