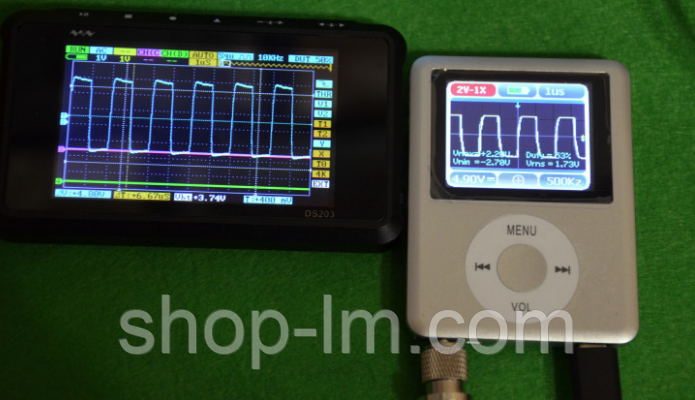

Огляд портативних кишенькових осцилографів

Огляд портативних кишенькових осцилографів

У сьогоднішньому огляді хочеться розповісти про невеликих портативних кишенькових осцилографів. Ця стаття буде корисна для радіоаматорів початкового рівня яким поки що не потрібен настільний професійний осцилограф і який буде більш бюджетним. Для початку розберемося що таке осцилограф.

Осцилограф (також називається оциллоскоп) - це вимірювальний прилад для візуального спостереження або реєстрації функціонального зв'язку між двома або більше величинами, що характеризують який-небудь фізичний процес. Найбільш часто осцилографи використовують для спостереження зміни сили струму або напруги в часі, а також для вимірів різних електричних величин: амплітуди струму і напруги, частоти, зсуву фаз, глибини модуляції, тривалості та частоти повторення електричних імпульсів і ін За допомогою осцилографа можна також спостерігати і фіксувати швидко мінливі не електричні величини (тиск, вологість, температуру та ін). Осцилографи бувають з великою смугою пропускання і від 1 канальних до 4 канальних. Розглянемо кращі бюджетні портативні осцилографи за зростаючою ціною які пропонує наш магазин https://mpr-rek.com/

1. Портативний осцилограф (1-канальний, 200KHz, 12bit АЦП) DSO Shell (DSO150) Ціна - 1425 грн

DSO Shell (DSO150) - це недорогий одноканальний 12 бітний компактний, бюджетний і простий у використанні осцилограф з смугою пропускання 200кГц з частотою дискретизації 1МГц і генератор прямокутних імпульсів частотою 1кГц чудово підійде для нескладних завдань, де виправдане використання портативних осцилографів. Даний осцилограф здатний зберігати осцилограми сигналу на екрані дисплея і має автоматичний, одноразовий і нормальний режим роботи. З мінусів зазначимо неможливість зберегти зображення осцилограми, а також невелику смугу пропускання. Підійде для початківців, наприклад, для дослідження звукових сигналів (настроювання підсилювача тощо).

2. Портативний осцилограф з сенсорним TFT екраном 2.4" (2MHz, 2мВ/Справ, 5Msp, 1 канал.) JYETECH DSO112A + щуп Ціна - 1995 грн

JYETECH DSO112A - це міні-осцилограф, який поміщається в кишені і має кольоровий дисплей з сенсорним екраном. Він простий у використанні, програмне забезпечення є інтуїтивно зрозумілим. Такі характеристики, як висока чутливість (2 мВ/Справ), висока точність і наднизькі фонові шуми зробили його корисним інструментом для вимірювання малих сигналів. DSO112A Coral є оновленням попередньої DSO112 з великою кількістю модернізованих і нових функцій. Даний осцилограф є 1 канальним з максимальною чутливістю 2 мВ/справ і аналогової смугою пропускання 0 - 2 MHz. Незважаючи на свою ціну досить універсальний у зручний в експлуатації.

3. Портативний цифровий осцилограф DSO FNIRSI PRO ADS 2050H (5MHz/20MSPS) зі щупом Р6100 Ціна - 2080 грн

DSO FNIRSI PRO ADS 2050H - чудовий, продуманий, портативний осцилограф, який на особистому досвіді уделывал популярні цифрові осцилографи фірми OWON, UNI-T. Має 1 канал з пропускною спроможністю до 5МГц (синусоїда), є можливість збереження знімків сигналу. Досить ємна батарея забезпечує тривалий час роботи. Пристрій підійде в якості осциллографического пробника для швидкої перевірки пристроїв, зручно для постійного носіння. На відміну від більшості портативних DSO, дана модель не вимагає доопрацювань схеми харчування, і має нормальний BNC коннектор для щупа. Комплектний щуп без дільника з "крокодилами" підходить для вимірювання сигналів не більше 1МГц. Рекомендується застосування щупа з дільником, наприклад Р6020 або аналогічного. Такий щуп купується окремо. До достоїнств осцилографа DSO FNIRSI PRO слід віднести зручний корпус, великий дисплей з хорошими кутами огляду. Нічого не потрібно допрацьовувати (як наприклад в DSО138). Якщо смуга вище 1МГЦ не критична, і не потрібно працювати з великими напругами, то DSO FNIRSI PRO c стандартним коннектором BNC – хороший вибір! Також має щуп P6100.

4. Портативний осцилограф з сенсорним TFT екраном 3.2" ( 2-канальний, 200KHz, 12bit АЦП) D602 + комплект щупів Ціна - 2565 грн

Портативний осцилограф з сенсорним TFT екраном 3.2" ( 2-канальний, 200KHz, 12bit АЦП) D602 - досить непоганий, як для своєї ціни осцилограф з 12-бітний АЦП, який має смугу пропускання до 200 кГц, частотою дискретизації 1 Мгц, а також оснащений генератором квадратичного сигналу частотою 1 кгц. Особливістю осцилографа D602 є наявність щупів з дільником напруги x10/x1. Дуже простий в управлінні яке здійснюється двома кнопками і не утруднить навіть самого юного электролюбителя.

5. Портативний цифровий осцилограф Mini DSO DS211 Ціна 3135 грн

Портативний цифровий осцилограф Mini DSO DS211- це оновлена DSO Nano DSO201 від компанії miniware. DS211 - кишеньковий цифровий осцилограф, призначений для дослідження форми електричних сигналів. Завдяки невеликим розмірам, наявності кольорового LCD дисплея з роздільною здатністю 320 х 240 і великим функціоналом, прилад є дуже вдалим рішенням для виконання різних завдань по налагодженню будь-яких електронних систем і з легкістю замінить вам багато громіздкі вимірювальні прилади. Важливою особливістю даної моделі є наявність вбудованого генератора сигналів, що породжує синусоїдальний, трикутний і пилкоподібний форми сигналів. Варто відзначити, що даний осцилограф оснащений 8 Мб внутрішньої пам'яті, завдяки чому ви можете зберегти отримані результати вимірювань на комп'ютері для подальшої обробки. Високопродуктивний і зручний осцилограф Mini DSO DS211 , з смугою пропускання до 200 кГц і доступною ціною, має низьке енергоспоживання і здатний забезпечувати до двох годин автономної роботи.

6. Цифровий портативний осцилограф FNIRSI-5012H 100МГц зі щупом P6100 Ціна 3135 грн



Цифровий портативний осцилограф FNIRSI-5012H - мабуть мій найулюбленіший з кишенькових, портативних осцилографів. FNIRSI-5012H 100МГц є універсальним, дуже практичним, недорогим портативним осцилографом для технічного обслуговування і ремонту з частотою дискретизації в реальному часі до 500 мс/с і аналогової смугою пропускання 100 МГц. З повною функцією тригера (одиночний, нормальний, автоматичний), він може бути використаний вільно як для аналогових, так і непостійних цифрових сигналів. Вбудований модуль захисту високої напруги може витримувати безперервне напругу до 400 В і пікова напруга до 600 У.
Режим сканування бази великого часу, який відстежує зміни повільного рівня. Оснащений високоефективною однією кнопкою авто, виміряна форма сигналу може відображатися без складного регулювання. РК-екран високої чіткості 2,4 дюйма з роздільною здатністю 320*240. Надзвичайно зручна і швидка функція зберігання сигналів, вбудована пам'ять об'ємом 64 МБ, може зберігати до 2000 сигналів, процес зберігання простий і швидкий, зберегти форми сигналу можна в будь-який час і в будь-якому місці, просто в одне торкання.
Потужний файловий менеджер форми хвилі, підтримка перегляду ескізів, перегляду, перегляду деталей, повороту сторінок, видалення і багато чого іншого. Вбудована літієва батарея високої якості 3000 мАч, може використовуватися безперервно протягом 8 годин при повній зарядці. Корпус оснащений високоякісної силіконової захисною кришкою, нетоксичного та протиковзкою.

Висновок: ми розглянули основні бюджетні, кишенькові, портативні осцилографи які є в нашому магазині можна вибрати на сайті https://mpr-rek.com/. Варто відзначити, що всі вони по своєму гарні, але вибирати варто виключно з Ваших переваг і завдань. Також можна вибирати з осцилографів-приставок, осцилографи до пк, професійні цифрові осцилографи, а також багато іншого. Всіх їх Ви можете знайти в нашому магазині МедПромРесурс і на сайті https://mpr-rek.com/. Вдалих Вам вимірювань і до нових оглядів.)
